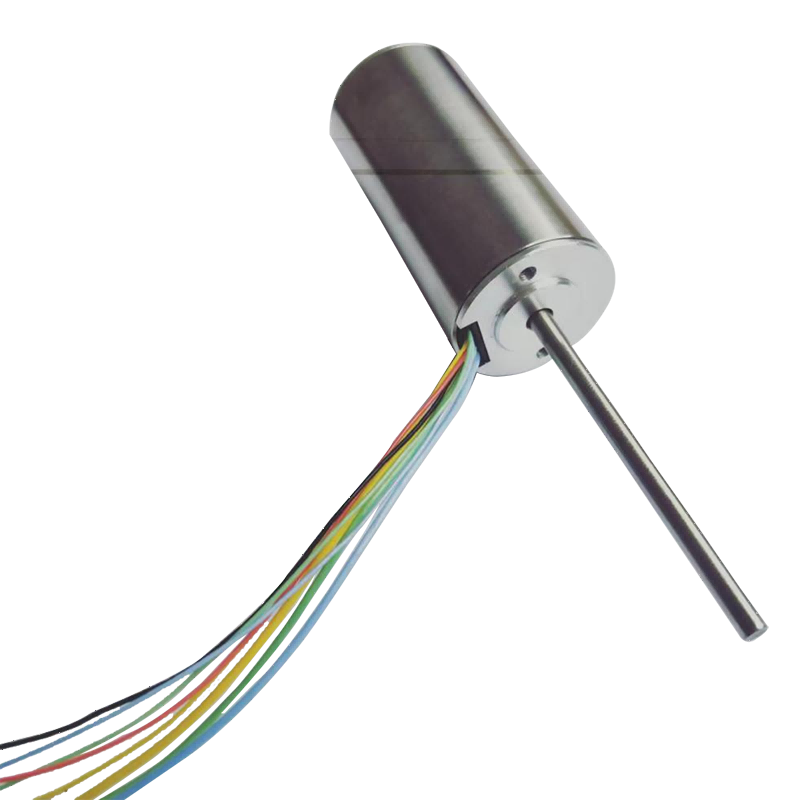

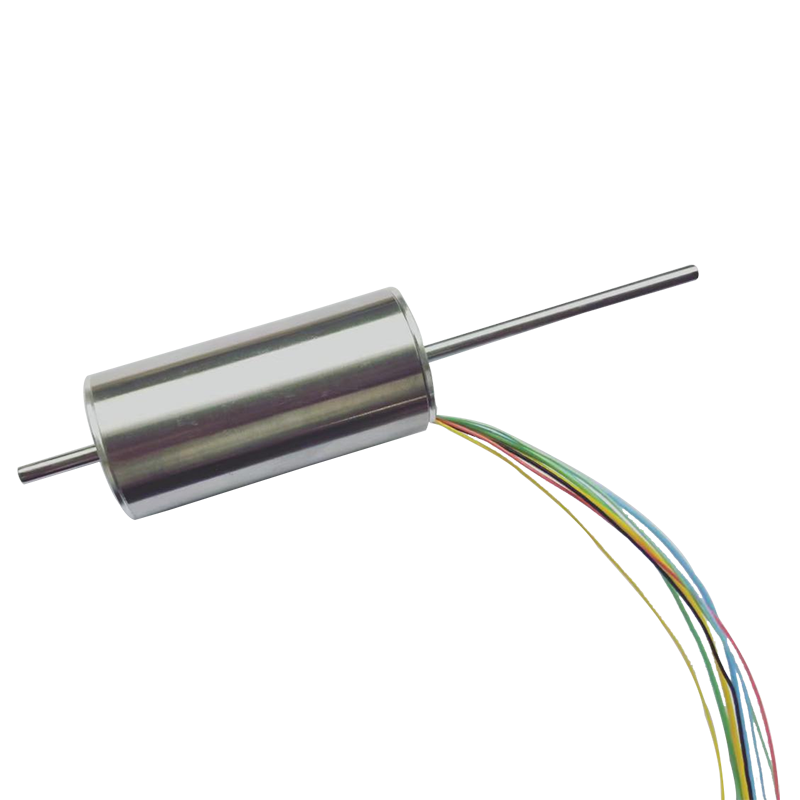

In qualità di produttori professionali, vorremmo fornirvi un motore CC senza spazzole RuiXing da 30 mm di alta qualità con sensore Hall. Questi prodotti vengono esportati da molto tempo in Europa, Nord America e Medio Oriente. Come fabbrica, possiamo garantire tempi di consegna accurati e la qualità e il servizio dei nostri prodotti sono riconosciuti dai clienti.
PARAMETRO MOTORE
Potenza nominale |
W |
26.0 |
Tensione nominale |
Volt |
24 |
Resistenza |
Ohm |
3.03 |
Velocità a vuoto |
giri/min |
9300 |
Corrente a vuoto |
mA |
130 |
Velocità costante |
giri/min./V |
388 |
Costante di coppia |
mNm/A |
24.25 |
Costante di velocità/coppia |
giri/min/mNm |
48.42 |
Corrente di stallo |
mA |
7920.8 |
Coppia di stallo |
mNm |
192 |
Massimo. Efficienza |
% |
76 |
Induttanza |
mH |
0.34 |
Costante di tempo meccanica |
SM |
8.48 |
Inerzia del rotore |
gcm² |
16.67 |
Al massimo. Produzione |
||
Attuale |
mA |
1375 |
Coppia |
mNm |
33 |
Velocità |
rmp |
7455 |
Produzione |
W |
26 |
MISURA
CARATTERISTICHE DEL MOTORE
● Intervallo di temperatura ambiente: -40~+100℃
●Massimo. temperatura dell'avvolgimento 155 ℃
● Numero di coppie polari 1
● Numero di fasi 3
● Peso 160 g
● Velocità massima 15.000 giri/min
● Termina la riproduzione <0.15
● Diametro del gioco ≤0,025
● Definizione del cavo:
Avvolgimento motore Pin1 spesso giallo;
Verde spesso Avvolgimento motore Pin2;
Blu spesso Avvolgimento motore Pin3;
Rosso +5 V Pin4;
Nero GND Pin5;
Sensore Hall giallo sottile Pin6;
Sensore Hall verde sottile Pin7;
Blu sottile Sensore Hall Pin8.
PARAMETRO MOTORE
Potenza nominale |
W |
60 |
Tensione nominale |
Volt |
24 |
Resistenza |
Ohm |
0.94 |
Velocità a vuoto |
giri/min |
9500 |
Corrente a vuoto |
mA |
200 |
VelocitàCostante |
giri/min./V |
396 |
CoppiaCostante |
mNm/A |
23.95 |
Costante di velocità/coppia |
giri/min/mNm |
15.54 |
Corrente di stallo |
mA |
25532 |
Coppia di stallo |
mNm |
611 |
Massimo. Efficienza |
% |
83 |
Induttanza |
mH |
0.173 |
Costante di tempo meccanica |
SM |
4.23 |
Inerzia del rotore |
gcm² |
25.90 |
Al massimo. Produzione |
||
Attuale |
mA |
2950 |
Coppia |
mNm |
70.65 |
Velocità |
rmp |
8150 |
Produzione |
W |
60 |
MISURA
CARATTERISTICHE DEL MOTORE
● Intervallo di temperatura ambiente: -40~+100℃
●Massimo. temperatura dell'avvolgimento 155 ℃
● Numero di coppie polari 1
● Numero di fasi 3
● Peso 160 g
● Velocità massima 15.000 giri/min
● Termina la riproduzione <0.15
● Diametro del gioco ≤0,025
● Definizione del cavo:
Avvolgimento motore Pin1 spesso giallo;Verde spesso Avvolgimento motore Pin2;
Blu spesso Avvolgimento motore Pin3;
Rosso +5 V Pin4;
Nero GND Pin5;
Sensore Hall giallo sottile Pin6;
Sensore Hall verde sottile Pin7;
Sensore Hall blu sottile Pin8;
