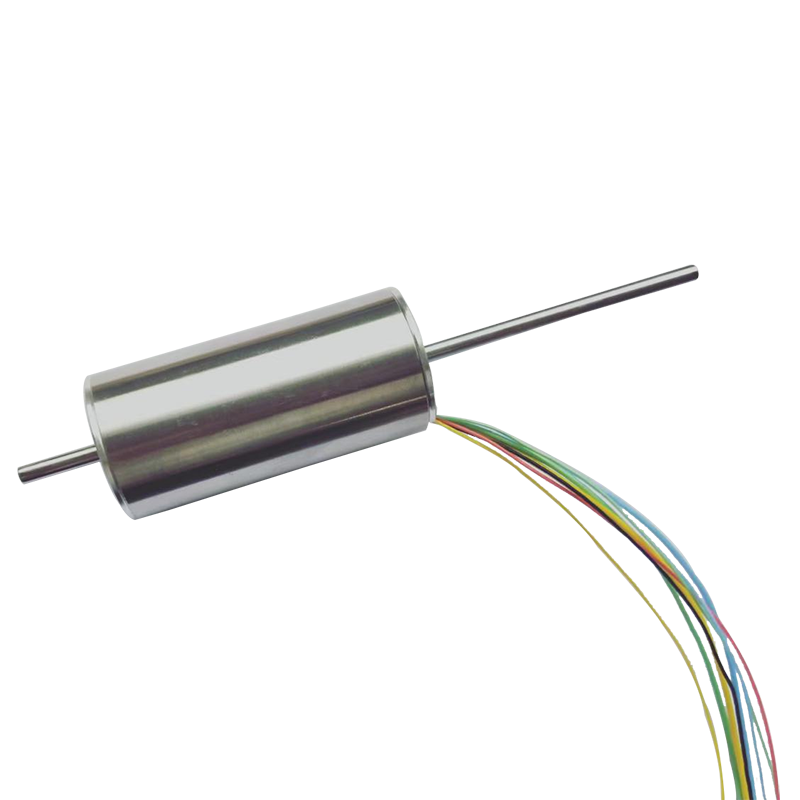

Motore DC senza spazzole da 22 mm con sensore Hall

Come produttori professionali, vorremmo fornirti un motore CC senza spazzole RuiXing da 22 mm con sensore Hall. abbiamo tecnici di produzione professionali e squadre di commercio estero. Per fornire ai nostri clienti servizi e prodotti migliori.

Invia richiesta

Descrizione del prodotto

Come produttori professionali, vorremmo fornirti un motore CC senza spazzole RuiXing da 22 mm con sensore Hall. Un motore con sensore Hall è un motore elettrico dotato di un sensore ad effetto Hall, ovvero un tipo di sensore magnetico in grado di rilevare la presenza di un campo magnetico. Il motore CC senza spazzole da 22 mm con sensore Hall è generalmente montato in prossimità dell'albero rotante o del rotore del motore e viene utilizzato per fornire feedback al controller del motore sulla posizione e la velocità del rotore.

Parametro tecnica BLDC2248-4Pole

PARAMETRO MOTORE

Potenza nominale	W	70.0
Tensione nominale	Volt	24
Resistenza	Ohm	0.74
Velocità a vuoto	giri/min	16500
Corrente a vuoto	mA	300
Velocità costante	giri/min./V	687.5
Costante di coppia	mNm/A	13.8
Costante di velocità/coppia	giri/min/mNm	37
Corrente di stallo	mA	32432
Coppia di stallo	mNm	447
Massimo. Efficienza	%	82
Induttanza	mH	0.055
Costante di tempo meccanica	SM	2.18
Inerzia del rotore	gcm²	5.62
Al massimo. Produzione
Attuale	mA	3380
Coppia	mNm	47
Velocità	rmp	14337
Produzione	W	70

MISURA

CARATTERISTICHE DEL MOTORE

● Intervallo di temperatura ambiente: -40~+100℃
● Temperatura massima dell'avvolgimento 155℃
● Numero di coppie polari 2
● Numero di fasi 3
● Peso 110 g
● Velocità massima 18.000 giri/min
● Fine della riproduzione ＜0,15
● Diametro del gioco ≤0,025
● Definizione del lead:

Giallo Avvolgimento motore Pin1;

Verde Avvolgimento motore Pin2;

Blu Avvolgimento motore Pin3;
Rosso +5 V Pin4;
Nero GND PIN5;
Marrone Sensore Hall Pin6 ;
Viola Sensore Hall Pin7;
Grigio Sensore Hall Pin8.

Parametro tecnica BLDC2248

PARAMETRO MOTORE

Potenza nominale	W	10.0	25.0	25.0	25.0
Tensione nominale	Volt	24	24	24	36
Resistenza	Ohm	12	2.2	3.14	7.18
Velocità a vuoto	giri/min	5500	9000	13000	13000
Corrente a vuoto	mA	78	150	120	100
Velocità costante	giri/min./V	229	375	542	361
Costante di coppia	mNm/A	40.06	25.13	17.36	25.93
Costante di velocità/coppia	giri/min/mNm	68.64	32.83	97.97	99.99
Corrente di stallo	mA	2000	10909	7643.3	5013.9
Coppia di stallo	mNm	80.13	274.12	133	130
Massimo. Efficienza	%	64	78	77	74
Induttanza	mH	1.8	0.154	0.25	0.77
Costante di tempo meccanica	SM	2.82	1.35	3.79	3.18
Inerzia del rotore	gcm²	3.72	3.72	3.68	3.03
Al massimo. Produzione
Attuale	mA	600	1300	1320	890
Coppia	mNm	24.04	32.67	23	23
Velocità	rmp	3850	7927.5	10432	10372
Produzione	W	10	27	25	25

MISURA

CARATTERISTICHE DEL MOTORE

● Intervallo di temperatura ambiente: -40~+100℃
● Temperatura massima dell'avvolgimento 155℃
● Numero di coppie polari 1
● Numero di fasi 3
● Peso 110 g
● Velocità massima 18.000 giri/min
● Fine della riproduzione ＜0,15
● Diametro del gioco ≤0,025
● Definizione del lead:

Giallo Avvolgimento motore Pin1;

Verde Avvolgimento motore Pin2;

Blu Avvolgimento motore    Pin3;
Rosso +5 V   Pin4;
Nero GND pIN5;
Marrone     Sensore Hall Pin6 ;
Viola Sensore Hall Pin7;
Grigio Sensore Hall Pin8.
